Trabalho Vigas Vagão

Grupo 03

Ancelmo Andrello

Beatriz Galvão

Fabio Custodio

Felipe Nunes

Lucas Tamarossi

Mayla Accascina

1. A Viga Vagão

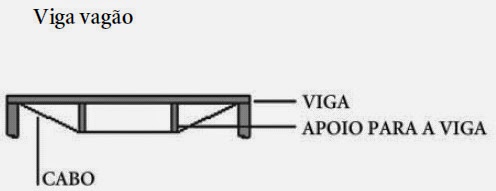

O princípio da viga vagão é o vão vencido pelos cabos. A viga vagão é formada por uma viga principal com seção retangular e um ou dois montantes vinculados a tirantes fixados nas extremidades da peça passando pela parte inferior dos montantes. Assim, ela é um sistema leve e de fácil manuseio, com boa rigidez e com boa capacidade mecânica.

Ela é uma viga constituída da viga em si, de madeira ou metal, e um tirante dispostos de maneira a diminuir os esforços.
Tem esse nome devido ao fato que esse tipo de viga era usado por muito tempo como elemento estrutural de sustentação de vagões de trens. Nesse caso o empuxa horizontal que todo cabo aplica aos apoios é absorvido pela própria viga, resultando assim em cargas verticais nos apoios.

Ela pode ter um ou mais montantes, se aumenta o número de montantes varia a forma do cabo, com um único montante a forma do cabo é retangular, com dois ela é um trapézio.
